54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier
  • 54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier
  • 54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier
  • 54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier
54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier

54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier

Lieu d'origine La Chine
Nom de marque Hopda
Certification ISO,CE
Numéro de modèle 500, 630
Détails du produit
Le fil d'entrée unique Dia.:
1.5 à 5.0 mm
Max. Diamètre extérieur:
45 mm
La mise à l'eau:
80 à 813 mm
Vitesse de rotation:
68.5 à 159,7 tours par minute
Vitesse de la ligne:
130,6 à 55,7 m/min
Taille de la bobine:
PND 500, 630
Taille de centre:
1000
Mettre en évidence:

Franges à châssis rigide

,

- Une chaîne rigide.

,

L'acier est un fil de fer rigide

Conditions de paiement et d'expédition
Quantité de commande min
1 série
Prix
négociable
Détails d'emballage
Emballage standard, expédition de fret
Délai de livraison
30 à 60 jours
Conditions de paiement
T/T, L/C
Description du produit

54 bobines de câble de câble de commande de câble de câble de câble de câble de câble de câble de câble de câble de câble



Applications:

Il est principalement utilisé pour la production d'aluminium nu de grande longueur, de fil de cuivre nu et de brins d'aluminium de noyau en acier.conducteurs en forme de secteur (à la fois droits et pré-spiraux), et autres noyaux de câbles électriques.

Il est idéal pour la production de câbles à chaîne avec ou sans torsion arrière, et est impliqué dans la production de câbles d'alimentation, de conducteurs aériens, de câbles de commande, etc.



Spécification technique



Diamètre du conducteur unique (mm) Le cuivre: 1,5 à 5.0
L'aluminium: 1,8 à 5.0
Max. Diamètre extérieur (mm) 45
L'écart de mise à l'eau (mm) 6 et 12 bobines: 85 à 633
18 bobines: 96 à 717
24 bobines: 109 - 813
Max. Vitesse de rotation du cadre (r/min) 6 et 12 bobines: 88 à 159.7
18 bobines: 77 à 140.9
24 bobines: 68.5 à 124.5
Vitesse de la ligne (m/min) 13.6 à 55.7
Taille de la bobine dans la cage PND630
Hauteur du centre (mm) 1000
Puissance du moteur principal 160 kW (en courant continu)
Taille de la bobine de prise PN1600 - PN 2500






Des câbles adaptés

  • Les câbles d'alimentation: câbles à haute tension et à haute tension (HVDC, HVAC) ronds compactés, ainsi que des noyaux de secteur préspiraux pour Milliken.
  • Conducteurs aériens: tels que AAC, ACSR, AAAC, ACCC, ACSS
  • Autres: blindage en fil d'acier, fil de coupe en cuivre et câbles flexibles de classe 5, câbles de commande.



Caractéristiques:

  • Technologie simplifiée: En tant que variante des machines de cage, le type de cadre rigide n'a pas de dispositif de décharge séparé.La pièce à usiner sur les bobines est installée directement dans les supports de jonction, ce qui simplifie la technologie.
  • Opération à grande vitesse: dans la partie de torsion, les bobines de décharge avec fil sont disposées en 3 rangées proches de l'axe de rotation, ce qui permet une augmentation de la vitesse de la ligne à 13,6 à 55,7 mètres par minute.
  • Haute performance mécanique: adopte une cage de type cadre lourd, avec la cage soutenue sur des roulements à rouleaux auto-alignés aux deux extrémités.L'engrenage totalement fermé et le système de lubrification centralisé des roulements et de l'entraînement vers les cages améliorent le fonctionnement en douceur et réduisent le bruit.
  • Assurance qualité: équipé d'un dispositif de compensation de tension constante pour chaque bobine afin d'assurer la qualité du produit.
  • Excellente performance globale: présente une résistance mécanique élevée, une fiabilité élevée, une efficacité de production élevée, une faible consommation d'énergie, une structure compacte et un fonctionnement facile.
  • Contrôle de vitesse flexible: l'utilisation d'un moteur à convertisseur de fréquence permet une régulation de vitesse sans pas, un démarrage en douceur, aucun choc lors du remplacement des bobines et aucun dommage à la machine.
  • Longue durée de vie: Fabriqué avec des matériaux provenant d'usines célèbres au pays et à l'étranger, ce qui garantit une longue durée de vie.



Images du produit:

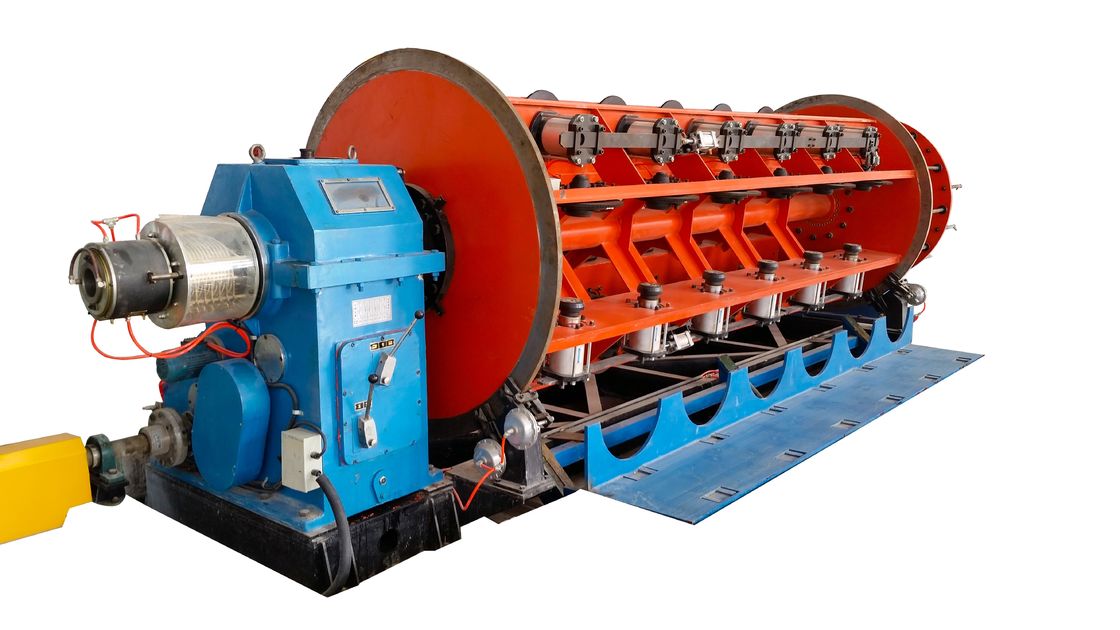

54 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier 054 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier 154 En rouleau, en cadre rigide, en acier, en acier, en acier, en acier, en acier, en acier, en acier, en acier 2

Les étiquettes:

Franges de type cadre,

chaîne de production de câble,

Machine de fabrication de câbles à cadre rigide
