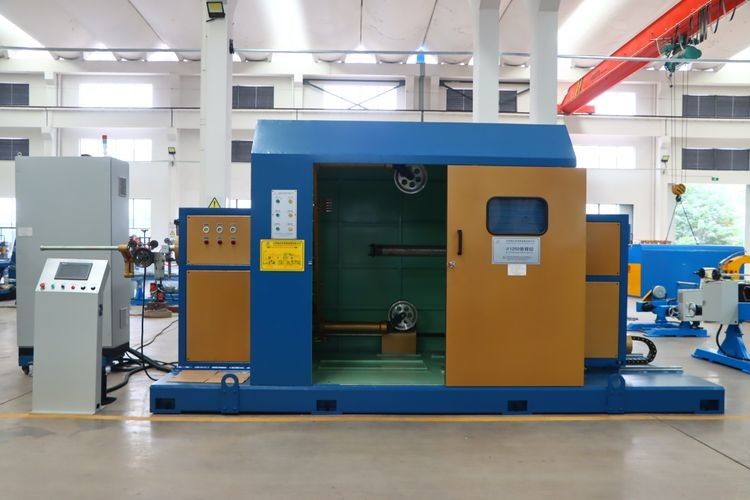

Machine de raccordement de câbles à levure de tension automatique
Spécification technique
| Modèle |
Le nombre de points de contrôle |
| La bobine de remboursement (mm) |
Le numéro de série est le numéro de série. |
| La bobine de prise (mm) |
Φ1000 |
| D'un diamètre inférieur ou égal à 1 mm |
Le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange.0 |
| Diamètre max. du produit fini (mm) |
Φ22 |
| La valeur de l'échantillon doit être la même que la valeur de l'échantillon. |
30 à 350 |
| Vitesse maximale de rotation (rpm) |
540 |
| La hauteur de l'écartement transversal (mm) |
3 à 25 |
| Tensions de prise |
Tracé de tension pneumatique, réglable facilement |
| Type de prise et de traverse |
Prise en charge en fonction de la rotation de la bobine, traversée en fonction du mouvement de la bobine. |
| Direction de torsion |
S ou Z |
| Dispositif d'emballage |
Emballage intermédiaire ou emballage direct |
| Type de remboursement |
adopter une machine de récupération de l'entraînement |
Application
Applicable pour le câblage de câbles de données (cat5e/cat6/cat6a/cat7) et de câbles de câbles de base à plusieurs brins
et en tordant et en enveloppant en attendant.
Caractéristique:
L'enroulement du boîtier déplace les plateaux à gauche et à droite le long de la voie de glissement, avec une inclinaison stable et un réglage sans pas, et le câble de fil en file est bien rangé, avec une tension équilibrée.
Comparé aux machines traditionnelles à un seul brin, il présente l'avantage d'éviter la rupture de la tige à vis à grande vitesse.
Le chargement et le déchargement des plateaux sont faciles avec une faible consommation de main-d'œuvre.
L'envergure contrôlée par ordinateur, la roue de traction sans tension, le chemin de passage du câble de câblage en mouvement, augmentant le diamètre de la roue de traction pour réduire la courbe du câble de fil.
L'unité principale en file d'attente a une structure de bras en porte-à-faux, un corps tournant avec une faible inertie de rotation, des tours élevés et une vitesse stable.
Description du produit:
Une machine de groupage à tension automatique en porte-à-faux à torsion unique pour le câblage est un type spécifique de machine utilisée pour la production de faisceaux de câbles torsadés.Voici les principales caractéristiques d'une telle machine:
-
Type de câble: La machine est conçue pour le câblage de câbles. Elle peut gérer différents types de câbles, tels que les câbles d'alimentation, les câbles de communication ou tout autre câble nécessitant des faisceaux de câbles tordus.
-
Conception en porte-à-faux: La machine est dotée d'une conception en porte-à-faux, qui comprend un bras ou une poutre étendu qui soutient les composants tournants.Cette conception fournit la stabilité et la souplesse pendant le processus de jonction, permettant un accès facile à la zone de mise en filetage et un chargement et un déchargement pratiques des câbles.
-
Configuration d'assemblage à tour unique: la machine utilise une configuration d'assemblage à tour unique, où plusieurs fils de câble sont tordus ensemble dans un motif hélicoïdal pour former le faisceau de câbles.Cette configuration garantit que les fils sont solidement maintenus ensemble pour créer un ensemble de câbles stable et fiable.
-
Tensions automatiques: la machine est équipée d'une fonction de tension automatique, qui ajuste et maintient automatiquement la tension sur les câbles pendant le processus de jonction.Cela aide à assurer une tension constante tout au long de la production, ce qui donne lieu à des câbles torsadés de haute qualité.
-
Processus de fixation: La machine intègre des composants tournants qui tordent les fils de câble pour former une structure de câble étroitement liée.Le processus de jonction assure que les câbles individuels sont correctement disposés et maintenus ensemble pour créer un faisceau de câbles fonctionnels.
-
Panneau de commande: La machine dispose généralement d'un panneau de commande qui permet aux opérateurs de surveiller et d'ajuster divers paramètres tels que la tension, la direction de torsion et la vitesse.Le panneau de commande fournit une interface pour régler et modifier les paramètres de fonctionnement de la machine, y compris les réglages de tension automatique.
-
Caractéristiques de sécurité: La machine peut comporter des caractéristiques de sécurité telles que des boutons d'arrêt d'urgence, des couvercles de protection et des capteurs pour assurer un fonctionnement sûr et prévenir les accidents.
Résultats
Cette machine se compose de procédure PLC, contrôle de régulation de la vitesse de l'onduleur, contrôle pneumatique, mouvement de torsion du câblage en porte-à-faux,Le mouvement de prise de capstan de bobine et le mouvement transversal de rotation sont contrôlés en double par liaison mécanique et liaison pneumatique.Donc, l'excellente performance de synchronisation de l'unité dès le départ.
Le fonctionnement normal, l'arrêt lent et l'arrêt d'urgence sont assurés en même temps par une stabilisation de la courbe de torsion avec de petites erreurs.Ces séries de câblage sont uniques dans la conception de la ligne de production.Technologiquement avancée, c'est le produit préféré pour la production en série de câbles et d'emballage.
