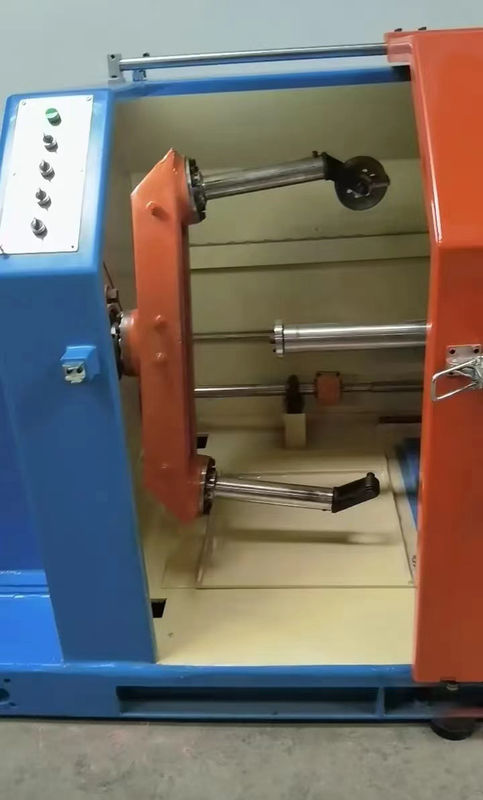

Machine de câblage pneumatique à torsion unique de 1000 tr/min pour câbles de données

Machine de câblage pneumatique à torsion unique de 1000 tr/min pour câbles de données

Spécification technique

Application

Applicable pour le câblage de câbles de données (cat5e/cat6/cat6a/cat7) et de câbles de câbles de base à plusieurs brins

et en tordant et en enveloppant en attendant.

Caractéristique:

L'enroulement du boîtier déplace les plateaux à gauche et à droite le long de la voie de glissement, avec une inclinaison stable et un réglage sans pas, et le câble de fil en file est bien rangé, avec une tension équilibrée.

Comparé aux machines traditionnelles à un seul brin, il présente l'avantage d'éviter la rupture de la tige à vis à grande vitesse.

Le chargement et le déchargement des plateaux sont faciles avec une faible consommation de main-d'œuvre.

L'envergure contrôlée par ordinateur, la roue de traction sans tension, le chemin de passage du câble de câblage en mouvement, augmentant le diamètre de la roue de traction pour réduire la courbe du câble de fil.

L'unité principale en file d'attente a une structure de bras en porte-à-faux, un corps tournant avec une faible inertie de rotation, des tours élevés et une vitesse stable.

Description du produit:

Une machine pneumatique de câblage à torsion unique de 1000 tr/min pour câble de données est un type spécifique de machine de câblage utilisée pour la production de câbles de données torsadés.Voici les principales caractéristiques d'une telle machine:

1. Opération pneumatique: la machine utilise une puissance pneumatique pour entraîner et contrôler ses divers composants.permettant un fonctionnement précis et efficace.

2. Configuration à torsion simple: la machine est conçue pour le câblage à torsion simple, où plusieurs conducteurs ou fils sont tordus ensemble pour former un câble de données.La machine se compose généralement de composants rotatifs qui tordent les conducteurs dans un motif hélicoïdal pour créer la structure de câble désirée.

3. Vitesse: la machine fonctionne à une vitesse maximale de 1000 tours par minute (rpm).

4. Application des câbles de données: la machine est spécialement conçue pour la production de câbles de données, qui sont utilisés pour la transmission de signaux numériques ou de données.Ces câbles sont couramment utilisés dans les réseaux informatiques, télécommunications et autres applications de transmission de données.

5. Contrôle de tension: la machine est équipée de mécanismes de contrôle de tension pour assurer que les conducteurs sont soumis à une tension constante pendant le processus de câblage.Cela aide à maintenir la qualité et l'intégrité des câbles de données torsadés produits.

6. Panneau de commande: La machine est généralement équipée d'un panneau de commande qui permet aux opérateurs de surveiller et d'ajuster divers paramètres tels que la vitesse, la tension et la direction de torsion.Le panneau de commande fournit une interface pour régler et modifier les paramètres de fonctionnement de la machine.

7. Caractéristiques de sécurité: La machine peut être équipée de dispositifs de sécurité tels que des boutons d'arrêt d'urgence, des couvercles de protection et des capteurs pour assurer un fonctionnement sûr et prévenir les accidents.

Résultats
Cette machine se compose de procédure PLC, contrôle de régulation de la vitesse de l'onduleur, contrôle pneumatique, mouvement de torsion du câblage en porte-à-faux,Le mouvement de prise de capstan de bobine et le mouvement transversal de rotation sont contrôlés en double par liaison mécanique et liaison pneumatique.Donc, l'excellente performance de synchronisation de l'unité dès le départ.
Le fonctionnement normal, l'arrêt lent et l'arrêt d'urgence sont assurés en même temps par une stabilisation de la courbe de torsion avec de petites erreurs.Ces séries de câblage sont uniques dans la conception de la ligne de production.Technologiquement avancée, c'est le produit préféré pour la production en série de câbles et d'emballage.
