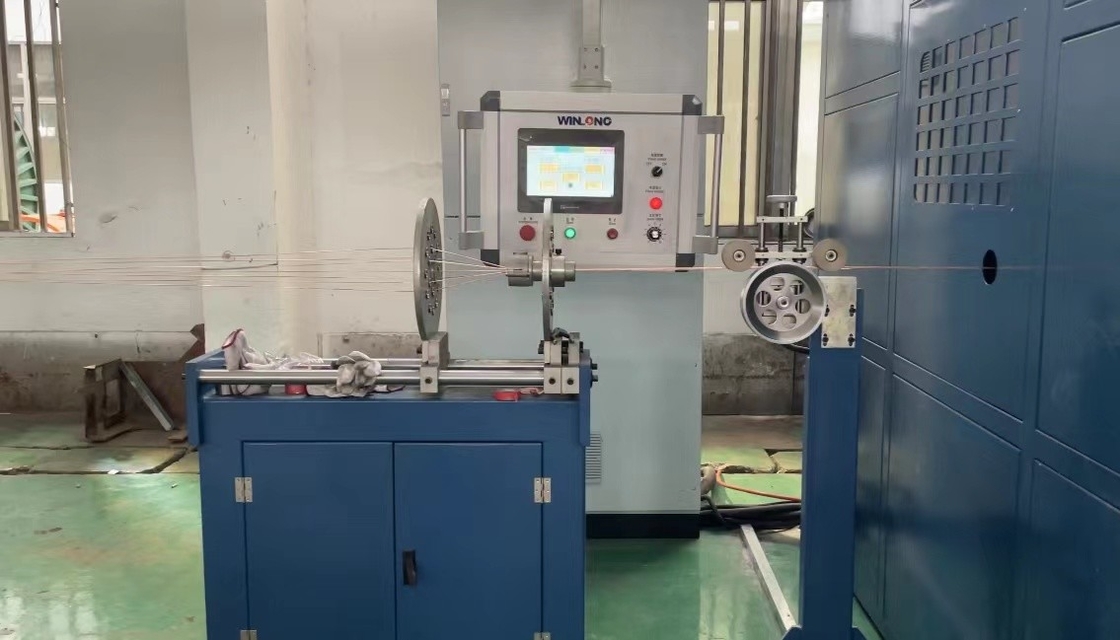

0.08-1.04mm Machine électrique de groupage de fil de cuivre double torsion
Spécification technique
| Modèle |
Le numéro de série |
| Diamètre du produit en filets (mm) |
- Je vous en prie.30 |
| Surface de la section de jonction en mm2 |
16 à 95 |
| Diamètre du conducteur d'entrée (mm) |
1.2-3.6 |
| Dia. du fil de noyau d'entrée (mm) |
1.0 à 10.0 |
| Vitesse de ligne (m/min) |
- Je vous en prie.150 |
| Le débit de chaîne (mm) |
60 à 400 |
| Vitesse de rotation (rpm) |
- Je vous en prie.500 |
Applications:
Convient à la torsion de conducteurs en cuivre, de conducteurs en alliage d'aluminium, etc., et à la torsion de fils de base de câbles.
Caractéristiques:
- La machine est contrôlée par un PLC avec une interface homme-machine.La hauteur des brins peut être réglée de manière flexible à l'aide de l'écran tactile.
- Il adopte une flèche en fibre de carbone, qui est très résistante et légère.
- Les systèmes de voûte, de traction et de prise en charge utilisent tous des moteurs indépendants.
- L'efficacité de production de l'assemblage à double torsion est environ 3 fois supérieure à celle de l'assemblage rigide.
Description du produit:
La "machine électrique de groupage de fil de cuivre de 0,08-1,04 mm" est un équipement spécialisé utilisé dans l'industrie de la fabrication de fil.Il est conçu pour regrouper ou rassembler plusieurs fils de cuivre électriques ensemble pour créer un câbleLa machine est spécialement conçue pour les fils dont le diamètre varie de 0,08 mm à 1,04 mm.
Le mécanisme "Double Twist" de cette machine permet de tordre les fils dans deux directions simultanément, ce qui assure l'uniformité et la stabilité du câble obtenu.amélioration de la résistance globale et de la souplesse du fil.
Lors de l'utilisation de la machine électrique de groupage des fils de cuivre, les fils de cuivre dans la plage de diamètre spécifiée sont introduits dans la machine,et la machine les rassemble sans se tordre pour créer un tasCe procédé de groupage est généralement utilisé lorsqu'un câble nécessite que plusieurs fils soient regroupés sans se tordre, comme dans les câbles d'alimentation ou les câbles de commande qui ont des conducteurs parallèles.
Les composants tournants de la machine rassemblent les fils de manière contrôlée, assurant un bon alignement et une bonne tension.formant une structure plus solide et plus durable.
La machine électrique de coupage des fils de cuivre avec fonction double torsion est spécialement conçue pour les fils de cuivre électriques,pour une utilisation dans les applications nécessitant une conductivité électrique élevéeLes capacités et les spécifications de la machine, telles que la plage de vitesses et la capacité du fil,peuvent varier selon le fabricant et le modèle spécifique.
Il est important de noter que la plage de diamètre de fil mentionnée de 0,08 mm à 1,04 mm est fournie à titre d'exemple.Différentes machines peuvent avoir différentes gammes de diamètres et des caractéristiques supplémentaires pour s'adapter à des tailles de fil spécifiques et aux exigences de production.
Caractéristiques de performance:
machine à torsion simple à levier avec structure en levier et adopte un programme PLC + contrôle de la vitesse de conversion de fréquence + contrôle pneumatique, pour assurer la tension uniforme du câble;pour assurer la stabilité de la structure géométrique après torsion, une structure à torsion unique est adoptée, et une roue de guidage de direction de grand diamètre est conçue pour minimiser la flexion et une faible perte;et le mouvement transversal de la bobine de fil, par le double contrôle de la liaison mécanique et de l'appareil électrique, s'assurer que l'unité a une excellente synchronisation des quatre états de démarrage, fonctionnement normal, arrêt lent,et arrêt d'urgence. caractéristiques stables; performances stables de la courbe de torsion. fonctionnement simple, pour assurer une excellente performance du produit.
φ1000 mm machine à torsion simple en porte-à-faux:
I. Utilisation de l'équipement: il convient pour le câblage des fils de cuivre avec plus de sept fils, tels que les fils électroniques, les fils d'alimentation, les fils de cuivre nus, les fils de réseau, etc.
II. Résistant à la crème (chargé séparément)
1) Type vertical (avec une tension réglable)
a: Il est placé sur un côté de l'équipement. Il peut avoir 12 ou 24 têtes. Le plateau de paiement a un diamètre extérieur maximum de 8′′.
2) Type horizontal (avec tension réglable)
b: Il est également placé sur un côté de l'équipement. Il peut avoir 6 ou 12 têtes. Le plateau de paiement a un diamètre extérieur de 400 à 630.
II. Structure du fil d'entrée
1) Après avoir été payé à partir du support de creel, tous les fils entreront d'abord dans un distributeur
La plaque est passée par un groupe de poulies au ralenti, puis par la matrice pour l'embarquement.
IV. Fonctionnement et paramètres de l'équipement:
Modèle de droite: l'opérateur est orienté vers l'avant et les fils entrent par le côté droit. (.)
- Vitesse de rotation de la bande en forme d'arche: Max: 1800 tours par minute.
- L'allumage: 11,15 mm-60,24 mm (il peut être correctement réglé selon la demande du client).
- Calcul de la longueur du filetage: m/min = mise*2/1000*vitesse de filetage par minute
- Direction de pose: à gauche ou à droite
- Diamètre de chaque ligne d'alimentation: Ø0,16 mm-Ø1,0 mm
- Surface de mise en filetage: 0,4 mm2-5,5 mm2
- Arrangement des fils: dispositif de fixation des fils à barres polies de type allemand avec traverse et distance réglables
- Lubrification de la broche: alimentation manuelle de la graisse par un pistolet à graisse
- Moteur de conduite: Il se compose d'un moteur AC 380V 1400RPM Le moteur teco pour conduire le convertisseur 10HP 10HP américain Emerson et peut réaliser une régulation de vitesse sans pas.
- Freinage: frein électromagnétique capable de réaliser un freinage automatique par déconnexion interne et externe
- Protection contre la déconnexion: arrêt automatique et alarme en cas de déconnexion interne et externe
- Inching: Le bouton de découpage à l'extérieur de la console électrique
- Affichage de la vitesse: le tachymètre sur le tableau de bord
- Contrôle électrique: la configuration et le fonctionnement des paramètres électriques de l'équipement sont effectués par le panneau de commande.
- Lignes d'alimentation extérieures: l'utilisateur doit connecter la ligne d'alimentation extérieure à la cabine électrique.
- Feu d'alarme: rouge
- Compteur de compteurs: compteur électronique à six chiffres
- Éléments électriques: marques de renommée nationale ou internationale
- Rameaux: Rameaux importés avec emballage d'origine du Japon et d'Allemagne (tels que KOYO, NSK et FAG)
- Accessoires intérieurs: marques de renommée nationale ou internationale
- Bruit: < 75 dB (mesuré à 1000 mm de distance)
- Humidité ambiante: ≤ 90% (si elle est supérieure à 90%, séchez-la en soufflant avant le démarrage de l'équipement)
- Température d'atelier: ≤ 40°C (si elle est supérieure à 40°C, le convertisseur subit un déclenchement de protection automatique)
- La surface du plancher: L3100*W1800*H1700MM
- Couleur du boîtier: vert pomme (selon la demande du client)
