140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire
  • 140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire
  • 140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire
140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire

140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire

Nom de marque Jiangsu Hopda Machinery
Model Number 1250
Détails du produit
Inlet wire diameter:
Cu: φ 1.0 mm- φ3.2 mm/ 7 pieces; Al:φ1.6mm-φ3.2mm/7 pieces
Stranded cross-sectional area:
hard structure conductor 4-35mm², soft structure 4-50 mm2.
Lay length range:
35 - 400mm, touch screen setting and automatic calculation adjustment.
Stranded wire diameter:
Soft copper wire stranded outer diameter 3.0 mm -φ20 mm (using imported rotating mold)
Take-up reel diameter:
φ1250mm
Power supply:
380V 50HZ (or according to customer requirements).
Loading weight:
3500KG
Mettre en évidence:

140 M/Min pour les fils à double torsion

,

High Speed double torsion de l' étroit

,

Cable en cuivre en aluminium à double torsion

Conditions de paiement et d'expédition
Payment Terms
T/T
Description du produit

Application du produit:

Il convient pour le câblage de fils de cuivre et de fils d'aluminium ou le câblage à double élan de fils de base à sept fils de câbles dont la surface de la section transversale du conducteur est inférieure à 50 mm2.





Spécification technique:

Diamètre du fil d'admission Pour le fil de cuivre souple en filets: φ 1,0 mm- φ3,2 mm/ 7 pièces
Pour le fil d'aluminium en filets: φ1,6 mm-φ3,2 mm/7 pièces
Surface de la section transversale enfilée le conducteur de la structure dure est de 4 à 35 mm2, celui de la structure molle de 4 à 50 mm2.
Plage de longueur de pose 35 - 400 mm, réglage par écran tactile et réglage automatique du calcul.
Diamètre du fil en filets Fil de cuivre souple à filets de diamètre extérieur de 3,0 mm -φ20 mm (en utilisant un moule tournant importé)
Direction de torsion S, Z. (Vous pouvez choisir n'importe quelle direction de torsion gauche et droite)
Vitesse de rotation 800 tours/min. Vitesse normale de production 720 (la vitesse maximale du produit fini est de 140 mètres/min)
Le pouvoir Servo-moteur pivotant de 42 kW + commande d'inverseur dédiée
Traction - Servo moteur 32 kW + contrôle de l'onduleur dédié
Retour en arrière - Servo moteur de 7,5 kW + commande de l'onduleur dédié
Moteur de réduction de 750 W
Diamètre de la bobine de prise φ1250 mm
Poids de chargement Poids de l'appareil
Énergie électrique 380 V 50 Hz (ou selon les exigences du client).
Méthodes de chargement et de déchargement des rouleaux le levage électro-hydraulique, le chargement et le déchargement de palettes
Conception à faible bruit Méthode de couverture de sécurité insonorisée, faible bruit.
Le freinage le disque de freinage pneumatique.
Contrôle Système de commande PLC.
Le contrôle servo.
Indication de déconnexion.
Arrêtez quand vous atteignez les compteurs.
Contrôle des limites de sécurité.
Contrôle de l' éclairage.
Pression d'air de fonctionnement 6 kg/cm2





Description du produit:

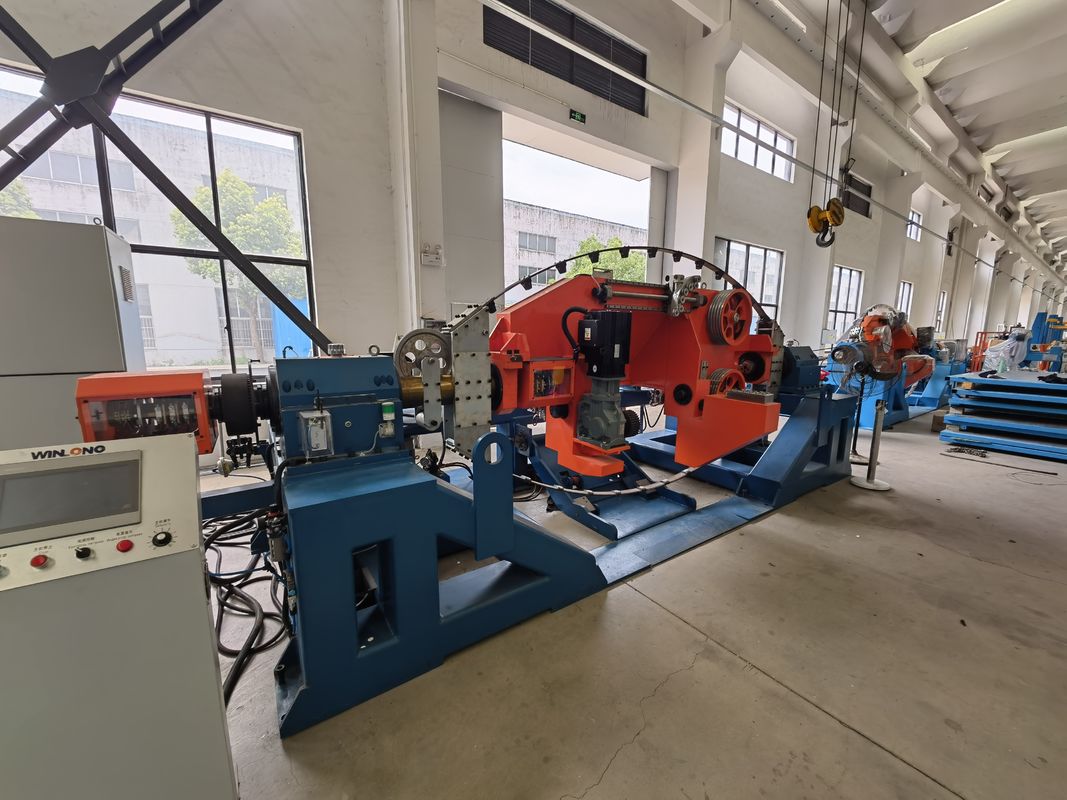

Notre chaîne de production de 1250 double-twist est principalement composée du support de paiement, du support de tension de poudre magnétique, du support d'assemblage de fil rotatif et du support de double-twist.



L'hôte en chaîne est équipé d'un module de communication pour la distribution de devises.réduisant la possibilité de mulfonctionnement.

140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire 0

Avec l'aide du module de communication, nous avons réussi à réduire le nombre de circuits à seulement trois.L'image ci-dessous montre le collecteur de courant où les circuits sont connectés à tous les composants électriques de la bride.

140 M/Min Haute Vitesse Double Twist Cable de cuivre en aluminium avec fibre de carbone Remplacement du câble tubulaire 1

Les étiquettes:

Machine à mélanger du cuivre à double torsion,

1250 Machine de groupage à double torsion,

Machine à mélanger le fil à double torsion
